¿Cuál es el método de crecimiento de las obleas de zafiro?

¡Hola! Soy proveedor de obleas de zafiro y hoy me sumergiré en el método de crecimiento de estas cosas geniales. Las obleas de zafiro se utilizan ampliamente en diversas industrias de alta tecnología, como la electrónica, la óptica y la aeroespacial. Entonces, comencemos y descubramos cómo se hacen estas increíbles obleas.

Los fundamentos del zafiro

En primer lugar, ¿qué es el zafiro? El zafiro es una forma cristalina de óxido de aluminio (Al₂O₃). Es conocido por sus excelentes propiedades físicas y químicas, como alta dureza (solo superada por el diamante en la escala de Mohs), buena conductividad térmica y alta transparencia en una amplia gama de longitudes de onda. Estas propiedades lo convierten en un material de primera elección para muchas aplicaciones.

Métodos de crecimiento de obleas de zafiro

Método Czochralski

Uno de los métodos más comunes para cultivar obleas de zafiro es el método Czochralski. Así es como funciona.
Comenzamos con un pequeño cristal de zafiro, llamado cristal semilla. Este cristal semilla se introduce cuidadosamente en un crisol lleno de óxido de aluminio fundido. El crisol suele estar hecho de un material resistente a altas temperaturas, como el iridio.
El óxido de aluminio fundido se mantiene a una temperatura muy alta, alrededor de 2040°C. A medida que el cristal semilla hace contacto con el material fundido, los átomos en la masa fundida comienzan a unirse al cristal semilla de manera ordenada, siguiendo la estructura cristalina de la semilla.
Luego, el cristal semilla se extrae lentamente de la masa fundida mientras se hace girar a una velocidad constante. Esta rotación ayuda a asegurar un crecimiento uniforme del cristal. A medida que se tira del cristal, este crece en longitud, formando un gran lingote de zafiro cilíndrico.
Una vez que el lingote alcanza el tamaño deseado, se enfría lentamente para evitar que se formen tensiones internas o grietas. A continuación, el lingote se corta en finas obleas con una sierra de diamante. Luego, estas obleas se pulen para lograr una superficie lisa y plana, lista para usar en diversas aplicaciones.
El método Czochralski permite la producción de obleas de zafiro de gran diámetro con estructuras monocristalinas de alta calidad. Se utiliza ampliamente en la industria de los semiconductores para fabricar sustratos para LED y otros dispositivos electrónicos. Puedes aprender más sobreOblea de zafiroen nuestro sitio web.

Método del intercambiador de calor (HEM)

Otro método importante para cultivar obleas de zafiro es el método del intercambiador de calor.
En este método, se coloca en un horno un crisol lleno de polvo de óxido de aluminio. En el fondo del crisol hay un intercambiador de calor. El horno se calienta a una temperatura superior al punto de fusión del óxido de aluminio para fundir el polvo.
Una vez fundido el material, se introduce una pequeña cantidad de refrigerante en el intercambiador de calor. Esto crea un gradiente de temperatura en la masa fundida, siendo el fondo del crisol más frío que la parte superior. El cristal semilla se coloca en el fondo del crisol y, debido al gradiente de temperatura, el cristal comienza a crecer hacia arriba desde la semilla.
La tasa de crecimiento se controla cuidadosamente ajustando el caudal del refrigerante y la potencia de calentamiento del horno. Este método puede producir cristales de zafiro de gran tamaño con baja densidad de dislocación, lo cual es muy importante para aplicaciones que requieren cristales de alta calidad, como en componentes ópticos.

Borde - Película definida - Método de crecimiento alimentado (EFG)

El método Edge - Defined Film - Fed Growth también se utiliza para la producción de obleas de zafiro.
En este método, se coloca una matriz con una forma específica en el óxido de aluminio fundido. El troquel tiene un canal capilar que permite que el material fundido suba a la superficie debido a la acción capilar, formando una fina película en la parte superior del troquel.
Un cristal semilla se pone en contacto con esta fina película. A medida que el cristal semilla se empuja hacia arriba, el material fundido en la película se solidifica y se adhiere a la semilla, generando un cristal con la forma definida por el troquel. Este método es muy útil para producir obleas de zafiro con formas no circulares, como obleas rectangulares o hexagonales, que a menudo se requieren en algunas aplicaciones ópticas especiales.

Ventajas y desventajas de los diferentes métodos de crecimiento

Cada método de crecimiento tiene sus propias ventajas y desventajas.
El método Czochralski es excelente para producir obleas de gran diámetro con estructuras monocristalinas de alta calidad. Sin embargo, requiere un material de crisol de alta pureza como el iridio, que es muy caro. Además, el proceso de crecimiento es relativamente lento y es posible que se introduzcan algunas impurezas desde el crisol durante el crecimiento.
El método del intercambiador de calor puede producir cristales de gran tamaño con baja densidad de dislocación, pero requiere un sistema complejo de control de temperatura y el equipo es bastante caro.
El método Edge - Defined Film - Fed Growth es muy flexible en términos de forma de oblea, pero puede tener algunas limitaciones en términos del tamaño de las obleas que se pueden producir.

Aplicaciones de las obleas de zafiro

Las obleas de zafiro tienen una amplia gama de aplicaciones. En la industria electrónica se utilizan como sustratos para LED de alta potencia. La alta conductividad térmica del zafiro ayuda a disipar el calor de los LED, mejorando su rendimiento y vida útil.

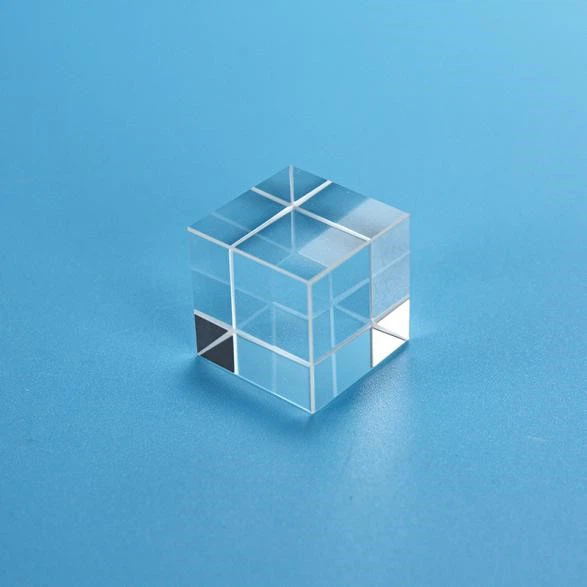

En la industria óptica, las obleas de zafiro se utilizan para fabricarBloque guía de luz de zafiroyVarilla guía de luz de zafiro. Estos componentes se utilizan en láseres, sensores ópticos y otros dispositivos ópticos debido a su alta transparencia y excelentes propiedades ópticas.
En la industria aeroespacial, las obleas de zafiro se utilizan en ventanas y lentes de aviones y satélites debido a su alta dureza y resistencia a rayones y daños ambientales.

¿Por qué elegir nuestras obleas de zafiro?

Como proveedor de obleas de zafiro, contamos con años de experiencia en la industria. Utilizamos la última tecnología y materias primas de alta calidad para garantizar la mejor calidad de nuestros productos.
Nuestras obleas de zafiro se producen utilizando estrictas medidas de control de calidad. Podemos ofrecer una amplia gama de tamaños y formas de oblea para satisfacer las diferentes necesidades de nuestros clientes. Ya sea que necesite obleas de diámetro pequeño para fines de investigación o obleas de diámetro grande para producción en masa, lo tenemos cubierto.
Nuestros precios son competitivos y ofrecemos un excelente servicio al cliente. Podemos brindar soporte técnico y orientación durante todo el proceso de compra para asegurarnos de que obtenga el producto adecuado para su aplicación.

Contáctenos para comprar

Si está interesado en comprar obleas de zafiro,Bloque guía de luz de zafiro, oVarilla guía de luz de zafiro, no dudes en ponerte en contacto con nosotros. Siempre estaremos encantados de conversar con usted sobre sus requisitos y brindarle una cotización detallada. ¡Trabajemos juntos para hacer realidad sus proyectos de alta tecnología!

Referencias

• "Tecnología de crecimiento cristalino" por Peter Capper
• "Manual de tecnología de silicio semiconductor" por William C. O'Mara
